longueur de rallonge et intensité

Voir le sujet précédent Voir le sujet suivant Aller en bas

longueur de rallonge et intensité

Message  nicolem le Mer 13 Avr 2016 - 20:39

Bonjour,
Voilà de retour après un séjour de 5 jours près de Cheverny.
Le montage de la Falco c’est plutôt bien passé même s’il reste encore quelques séances de montage/démontage avant d’être au top.

Par contre, j’ai remarqué que la fiche femelle de la rallonge (coté multiprise) chauffait anormalement. Pour info, nous étions branchés sur un réseau 10A.
Sur la multiprise était branché un chauffage 1.3kw, une glacière 50w et chargeurs de portable.
1 /Donc puissance totale = 1350W donc 6.2A pour 2200-2300W et 10A dispo…….Bizarre que ca chauffe……..

En rentrant, je fais quelques recherches afin de savoir le pourquoi du comment de cette surchauffe, et je me rends compte que :
-          La glacière fonctionne en 12V donc consomme 50W mais 4.1A
-          La longueur de rallonge est de 35m en 1.5mm2.
2/ Ce qui donne en intensité totale = 4.1A (glacière) + 6A (chauffage)=10.1A

De plus j’ai trouvé ce tableau expliquant les longueurs de rallonge avec intensité admissible.
http://www.fourgon-passion.com/t1127-rallonge-electrique-quelle-longueur

Et  je me rends compte que je ne peux dépasser 6.5A avec ma rallonge.

Donc question :
Quel calcul est correct  1 ou 2 ?

Si le calcul 2 est bon, je pense partir sur une rallonge de 20m en 1.5mm2 qui permettra de passer 11.4A.


Merci pour vos commentaires, A+


Dernière édition par nicolem le Mer 13 Avr 2016 - 21:11, édité 1 fois

nicolem

Masculin
Nombre de messages : 19
Age : 34
Localisation : lille
Materiel de camping : Bax Falco
Date d'inscription : 12/08/2015

Revenir en haut Aller en bas

Re: longueur de rallonge et intensité

Message  Afnee le Mer 13 Avr 2016 - 21:07

Si je me souvient bien de mes cours de physique/élec:

P (en watt)= U (en Volt) * I (en Ampère)

Donc I = P/U

Nous c'est toujours comme ça que nous comptons et jamais eu de souci! De plus il faut bien penser à dérouler le câble entièrement pour éviter une surchauffe.

Je sais pas si j'ai répondu à ta question?

Afnee

Féminin
Nombre de messages : 56
Age : 36
Localisation : Belgique
Materiel de camping : Pliante Raclet Panama Up
Date d'inscription : 14/08/2012

Revenir en haut Aller en bas

Re: longueur de rallonge et intensité

Message  pasc14 le Mer 13 Avr 2016 - 22:37

50W pour la glacière, c'est 4 ampères an 12 volts mais 0,2 sous 220volts. C'est bien sur du 220v que tu tires sur la rallonge, pas 12v.
Le calcul 1 est le bon.

Par contre à 6,2, tu étais presque au max de ta rallonge, c'est peut être normal que cela chauffe.
Quand tu dis anormalement, cela ne devait pas être intouchable non plus?

Pascal

pasc14

Masculin
Nombre de messages : 360
Age : 50
Localisation : lisieux (14)
Materiel de camping : caravane burstner amara, karsten 350, decathlon msh et autres
Date d'inscription : 08/05/2015

Revenir en haut Aller en bas

Re: longueur de rallonge et intensité

Message  xUlA le Mer 13 Avr 2016 - 23:33

Salut le top au niveau rallonge c'est déjà d'éviter d'embarquer des rallonge-enrouleur, ça prends beaucoup de place ..mais plutôt 20-30 ou bien meme 40m de rallonge classique sans l'enrouleur ..

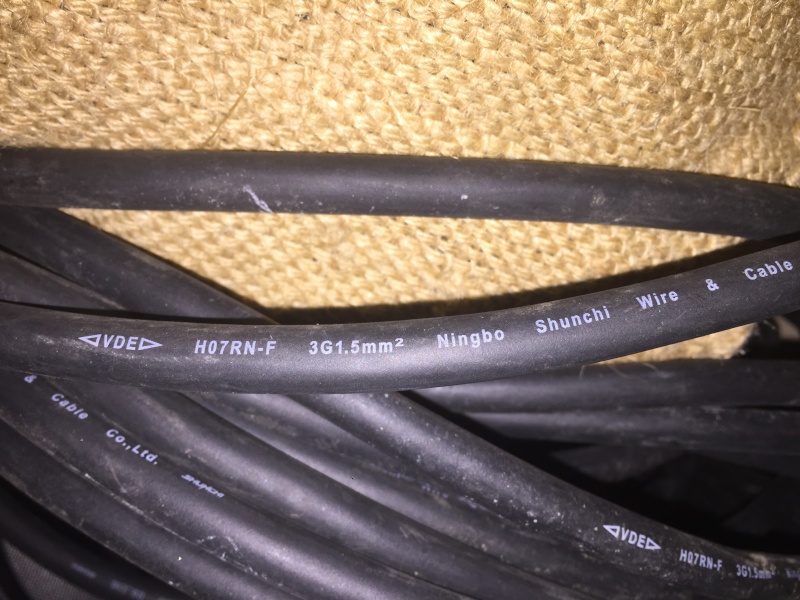

Les grosses rallonges de chantier font bien le job, avec la norme H07RNF 3G1,5mm2 .La t'es plutôt tranquille au niveau puissance admise..surtout ds un camping avec tes 6 ou 10a en général..


xUlA

Masculin
Nombre de messages : 1065
Age : 38
Localisation : Graveson 13
Materiel de camping : Cabanon Biscaya 440, Raidimex 2,30 carpiste, Marechal Tunnel 6, tarp ESVO, coffre de toit farad 630 litres
Date d'inscription : 28/08/2013

http://www.zeitfraktur.org/Members/xula

Revenir en haut Aller en bas

Re: longueur de rallonge et intensité

Message  nicolem le Jeu 14 Avr 2016 - 0:04

En effet la fiche n’était pas intouchable mais relativement chaude. J'ai démonter la fiche et me suis aperçu que celle-ci avait commencé à fondre.

OK, pour la méthode de calcul 1 Wink

Donc, je pense partir sur une rallonge de 23m en 1.5mm2 capable de soutenir environ 10A + une rallonge de 15m qui pourra être utilisé seulement avec un réseau de 6A ou moins.

merci pour vos réponses Wink

nicolem

Masculin
Nombre de messages : 19
Age : 34
Localisation : lille
Materiel de camping : Bax Falco
Date d'inscription : 12/08/2015

Revenir en haut Aller en bas

Re: longueur de rallonge et intensité

Message  Tricot Raye le Jeu 14 Avr 2016 - 0:23

Tes fils étaient bien serrés dans la fiche ? Car c'est une source d'échauffement un câble mal serré.
Dans les datacentre informatique, toutes les armoires électrique sont passés à la caméra infrarouge pour contrôler les zones d'échauffement et les borniers sont resserré régulièrement.

Tricot Raye

Masculin
Nombre de messages : 3843
Age : 41
Localisation : 77
Materiel de camping : Cabanon Biscaya 440 - Cabanon Chamonix - Cabanon Chic-Choc - Becker - MSR hubba hubba NX
Date d'inscription : 28/03/2014

http://camping.forum-actif.eu/

Revenir en haut Aller en bas

Re: longueur de rallonge et intensité

Message  pasc14 le Jeu 14 Avr 2016 - 3:09

+1 avec Tricot, ce n'est pas normal. Tu tirais le maximum préconisé certes, mais cela ne doit pas fondre.

Pascal

pasc14

Masculin
Nombre de messages : 360
Age : 50
Localisation : lisieux (14)
Materiel de camping : caravane burstner amara, karsten 350, decathlon msh et autres
Date d'inscription : 08/05/2015

Revenir en haut Aller en bas

Re: longueur de rallonge et intensité

Message  gloups le Jeu 14 Avr 2016 - 4:19

Moi j ai du 2,5 fans ma rallongé de 30m...
Smile

gloups

Masculin
Nombre de messages : 1842
Age : 45
Localisation : Essonne
Materiel de camping : ambato VI deluxe FS -- Marechal ocean4
Date d'inscription : 23/02/2010

Revenir en haut Aller en bas

Re: longueur de rallonge et intensité

Message  VASP le Jeu 14 Avr 2016 - 4:46

gloups a écrit:Moi j ai du 2,5 fans ma rallongé de 30m...
Smile

+1  Laughing Laughing Laughing

VASP

Masculin
Nombre de messages : 324
Age : 45
Localisation : calvados
Materiel de camping : caravane pliante toile maréchal, bed roof sur camion.
Date d'inscription : 20/08/2015

Revenir en haut Aller en bas

Re: longueur de rallonge et intensité

Message  gwen le Jeu 14 Avr 2016 - 5:05

y aurai t'il un concours de celui qui a la plus longue et la plus grosse  What a Face

gwen

Masculin
Nombre de messages : 972
Age : 43
Localisation : Bretagne ille et vilaine
Materiel de camping : maréchal belle ile 8 + sas tunnel + tonnelle quechua fresh + remorque norauto premium 150 avec capot abs + coffre de toit bermude 4500
Date d'inscription : 01/08/2015

Revenir en haut Aller en bas

Re: longueur de rallonge et intensité

Message  nicolem le Jeu 14 Avr 2016 - 19:04

merci pour les infos.....

pour le 2.5mm2, je vais attendre un peu car encore beaucoup de matos à acheter, et en plus je viens d'acheter une belle tente Falco.... cheers donc budget assez serré.
je viens de commander une nouvelle prise femelles pour pouvoir tout remettre en état, et bien sûr assurer un bon serrage de la connectique.
au travail maintenant.... Smile

a+

nicolem

Masculin
Nombre de messages : 19
Age : 34
Localisation : lille
Materiel de camping : Bax Falco
Date d'inscription : 12/08/2015

Revenir en haut Aller en bas
